Radioproteção · CNEN / ANSN
Proteção Radiológica e Radioproteção Industrial
Proteção radiológica industrial: o que a CB Inspeções faz em todo serviço de radiografia para proteger pessoas, áreas e fontes — plano de radioproteção, isolamento e sinalização, monitoração, dosimetria, supervisor certificado, licenciamento CNEN/ANSN, transporte e emergências — e a assessoria em radioproteção para outras instalações.
Na radiografia industrial, a radiação é a ferramenta de trabalho — e o risco a ser controlado. Uma fonte de Ir-192 ou um aparelho de raios X em operação produz taxas de dose que exigem distância, blindagem, tempo controlado e gente treinada. A proteção radiológica é o sistema que garante isso: normas, licenças, pessoas certificadas, equipamentos de medição e procedimentos escritos. Sem ela, não há gamagrafia nem raios X legal no Brasil.
Esta página explica o que a lei exige de quem opera radiografia industrial, o que a CB faz em cada serviço e como ajudamos outras instalações a se organizarem. Para quem contrata radiografia, é também um roteiro do que exigir do fornecedor.
Exigências legais
O que a lei exige de quem opera radiografia industrial
Seis pilares que todo prestador de radiografia precisa comprovar — e que o contratante tem o direito de pedir antes de autorizar a primeira exposição na sua planta.
- Autorização da instalação (CNEN/ANSN)Licenciamento da instalação radiativa para operar fontes seladas e aparelhos de raios X, com renovação periódica e comunicação de alterações (CNEN NN 6.02 e NN 6.04).
- Supervisor de proteção radiológica certificadoProfissional certificado pela CNEN/ANSN (CNEN NN 7.01) que responde pelo plano de radioproteção, pela rotina de segurança e pela investigação de ocorrências.
- Operadores registradosOperadores de radiografia industrial com registro na CNEN/ANSN e capacitação periódica; auxiliares treinados e monitorados.
- Plano de radioproteçãoDocumento aprovado que descreve instalação, fontes, equipamentos, áreas, procedimentos operacionais, monitoração, transporte, emergências e responsabilidades.
- Monitoração individual e de áreaDosímetros individuais lidos por laboratório credenciado, dosímetros de leitura direta ou com alarme durante a exposição e detectores de área calibrados, com registros auditáveis.
- Controle de fontes e transporteInventário e movimentação de fontes, testes de fuga, blindagens e embalagens certificadas, rotulagem e documentação de transporte conforme CNEN NN 5.01.
Em todo serviço
O que a CB Inspeções faz em todo serviço de radiografia
Radioproteção não é um adicional no orçamento: está embutida em cada exposição, do planejamento à desmobilização.
Plano de radioproteção do serviço
Levantamento do local, cálculo das distâncias de isolamento ou das barreiras, definição de áreas controlada e supervisionada e do horário de exposição — antes de a equipe chegar.
Isolamento e sinalização
Perímetro isolado com cordas, cones e placas com o símbolo de radiação ionizante; vigilância do perímetro durante a exposição; sinal luminoso ou sonoro quando exigido.
Monitoração da área
Levantamento radiométrico com detector calibrado antes, durante e depois da exposição; o limite do isolamento é confirmado com medida, não com estimativa.
Dosimetria individual
Todo operador e auxiliar usa dosímetro individual de leitura mensal por laboratório credenciado e dosímetro de leitura direta ou com alarme durante a operação.
Fontes e equipamentos sob controle
Irradiadores com fontes seladas de Ir-192 e Se-75, colimadores, cabos e comandos inspecionados; aparelhos de raios X com manutenção e testes; movimentação registrada e comunicada.
Transporte e emergências
Transporte de material radioativo em embalagem certificada, com rótulos, documentação e motorista treinado; procedimento e kit de emergência para fonte não recolhida ou ocorrência, com comunicação à CNEN/ANSN.
Irradiador gama preparado para transporte: embalagem e rotulagem conforme CNEN NN 5.01, com documentação de bordo e ficha de emergência.
Grandezas e limites
Limites de dose e o que eles significam
| Quem | Limite de dose efetiva (CNEN NN 3.01) |
|---|---|
| Indivíduo ocupacionalmente exposto (IOE) | 20 mSv por ano, em média em 5 anos consecutivos, sem exceder 50 mSv em um ano |
| Indivíduo do público | 1 mSv por ano |
As grandezas aparecem nos relatórios: gray (Gy) mede a dose absorvida; sievert (Sv), a dose efetiva, que pondera o efeito biológico — é nela que os limites são escritos; becquerel (Bq) mede a atividade da fonte (na prática, usa-se o curie, Ci, nos certificados de fonte). A taxa de dose (µSv/h ou mSv/h) é o que o detector mostra no perímetro e define até onde vai o isolamento.
Assessoria
Assessoria em proteção radiológica industrial para outras instalações
Para prestadoras de END, fabricantes com bunker próprio e empresas que operam fontes ou aparelhos de raios X e precisam organizar, auditar ou regularizar a radioproteção.
Plano e procedimentos específicos de radioproteção
Elaboração ou revisão do plano de radioproteção da sua instalação e dos procedimentos específicos por atividade: exposição em bunker e em campo, manuseio de fontes, transporte, emergências.
Fiscalização e auditoria interna
Inspeções e auditorias internas durante a operação de equipamentos emissores de radiação: cumprimento do plano, isolamento, monitoração, registros. Relatório com não conformidades e plano de ação.
Investigação de ocorrências
Avaliação e investigação de incidentes e acidentes radiológicos (exposição anormal, fonte presa, perda de controle), reconstituição de dose, causa raiz e medidas corretivas.
Apoio a autorização e renovação
Organização documental e técnica para processos de autorização, renovação e alteração da instalação junto à CNEN/ANSN, incluindo respostas a exigências.
Monitoração e levantamento radiométrico
Levantamentos radiométricos de áreas, bunkers e perímetros, verificação de blindagens e apoio à definição de áreas controlada e supervisionada.
Capacitação das equipes
Treinamento de operadores, auxiliares, SESMT e supervisores em radioproteção e legislação — ver treinamento em raio X industrial.
A figura do supervisor de proteção radiológica é pessoal e intransferível: cada instalação precisa do seu, certificado pela CNEN/ANSN. A assessoria da CB apoia o titular e o supervisor da sua instalação — não os substitui. Para procedimentos radiográficos e responsabilidade técnica pelo método, veja a consultoria Nível III.
Normas
Normas CNEN/ANSN de referência
A Autoridade Nacional de Segurança Nuclear (ANSN), criada em 2021, assumiu a regulação e a fiscalização antes exercidas pela CNEN; as normas continuam identificadas pela sigla CNEN NN até a reedição.
| Norma | Título | O que cobre |
|---|---|---|
| CNEN NN 3.01 | Diretrizes básicas de proteção radiológica | Princípios (justificação, otimização, limitação), limites de dose, áreas, monitoração e responsabilidades do titular e do supervisor. |
| CNEN NN 6.04 | Funcionamento de serviços de radiografia industrial | Requisitos específicos da atividade: instalação, equipe mínima, equipamentos, procedimentos, emergências e registros. |
| CNEN NN 6.02 | Licenciamento de instalações radiativas | Autorizações para construção, operação e modificação; documentação e renovação. |
| CNEN NN 7.01 / NN 7.02 | Certificação de supervisores e registro de operadores | Requisitos e processos para certificação do supervisor de proteção radiológica e registro de operadores de radiografia industrial. |
| CNEN NN 5.01 | Transporte de materiais radioativos | Embalagens, rotulagem, documentação, limites de taxa de dose no veículo e requisitos do transportador. |
Consulte sempre a edição vigente no portal da ANSN/CNEN; o plano de radioproteção da instalação cita a revisão aplicável.
Como a CB se organiza
Radioproteção dentro de casa

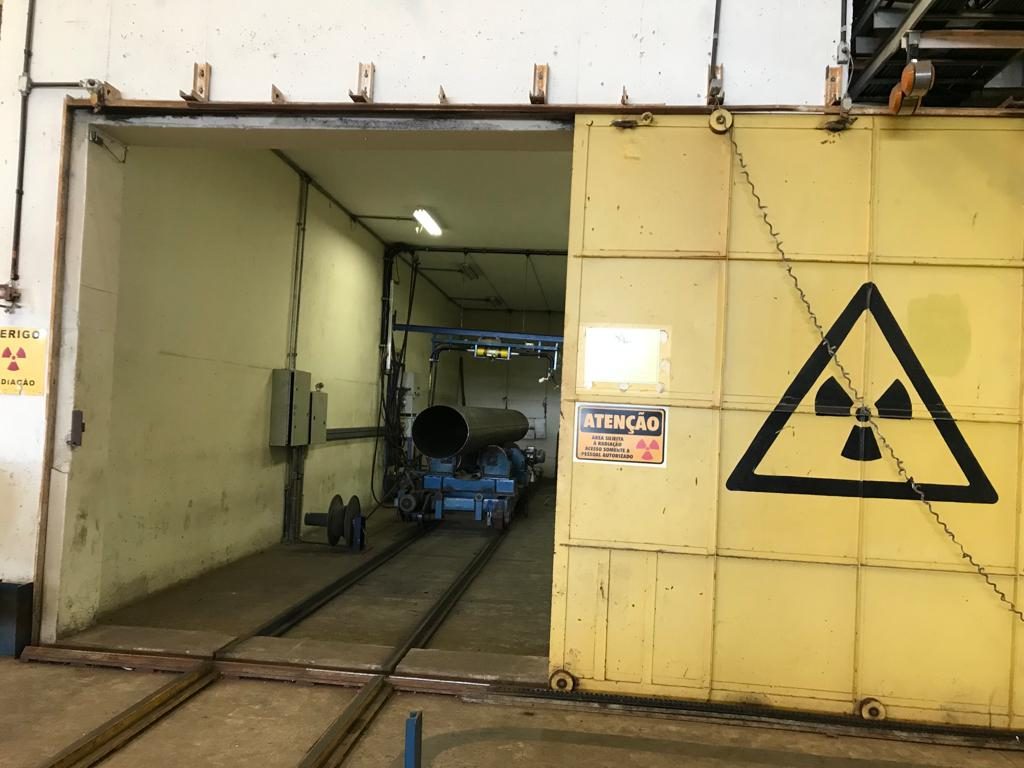

Antes de assessorar outras instalações, a CB opera a própria: instalação radiativa autorizada pela CNEN/ANSN, supervisor de proteção radiológica certificado, operadores registrados, plano de radioproteção, dosimetria individual mensal, controle e movimentação de fontes comunicados ao órgão, bunker de radiografia na base de Campos dos Goytacazes e procedimentos operacionais revisados pelo diretor técnico Nível III. O sistema de gestão da qualidade ISO 9001 está em implantação, com a radioproteção entre os processos controlados.
É essa rotina — e não um documento de gaveta — que a equipe leva para a sua planta ou para a sua assessoria. Conheça mais sobre a CB Inspeções.
- Instalação radiativa autorizada pela CNEN/ANSN
- Supervisor de Proteção Radiológica certificado
- Inspetores qualificados SNQC/ABENDI
FAQ
Perguntas frequentes sobre proteção radiológica
O que é obrigatório para operar radiografia industrial no Brasil?
Autorização da CNEN/ANSN para a instalação, supervisor de proteção radiológica certificado, operadores registrados, plano de radioproteção, monitoração individual (dosímetros) e de área, e controle de fontes e transporte.
A CB presta assessoria de radioproteção para outras empresas?
Sim. Elaboramos planos e procedimentos específicos de radioproteção, fiscalizamos operações, investigamos ocorrências e apoiamos processos de autorização e renovação junto à CNEN/ANSN.
O que é monitoração radiológica?
É a medição sistemática de doses (dosímetros individuais) e de taxas de dose nas áreas de trabalho, com registros auditáveis que comprovam o cumprimento dos limites da norma CNEN NN 3.01.
Quais normas regem a radioproteção industrial?
CNEN NN 3.01 (diretrizes básicas), NN 6.04 (serviços de radiografia industrial), NN 7.01 e 7.02 (certificação de supervisores e registro de operadores) e NN 5.01 (transporte de material radioativo), além da NN 6.02 (licenciamento). A ANSN, criada em 2021, assumiu a regulação e a fiscalização antes exercidas pela CNEN.
A radiografia industrial é perigosa para quem trabalha perto?
Não, quando executada sob plano de radioproteção: a área isolada é dimensionada e medida para que, fora dela, a taxa de dose fique dentro do limite para indivíduos do público, e ninguém permanece na área controlada durante a exposição. Por isso o isolamento e a sinalização não são negociáveis.
Quais são os limites de dose?
Pela CNEN NN 3.01, o limite de dose efetiva para indivíduo ocupacionalmente exposto é de 20 mSv por ano, em média em cinco anos consecutivos, sem ultrapassar 50 mSv em um único ano; para indivíduos do público, 1 mSv por ano. A monitoração individual é o que comprova o cumprimento.
Precisa organizar, auditar ou regularizar a radioproteção da sua instalação?
Conte qual é a sua operação (fontes, aparelhos, bunker, campo) e o que o órgão ou o cliente está pedindo. Respondemos com o escopo da assessoria.
