Raio X Industrial

O raio X industrial é uma modalidade de radiografia industrial: em vez de uma fonte radioativa, a radiação vem de um tubo de raios X, em que elétrons acelerados por alta tensão se chocam contra um alvo de tungstênio. A tensão (kV) define a energia do feixe e, portanto, a espessura que ele atravessa; a corrente (mA) e o tempo definem a quantidade de radiação que chega ao filme.

Essa regulagem é a grande vantagem do método. Para uma chapa fina de alumínio usa-se tensão baixa e obtém-se uma imagem de alto contraste; para um aço mais espesso, tensão maior. A fonte gama, por comparação, tem energia fixa — por isso os raios X tende a entregar mais sensibilidade em paredes finas, enquanto o Ir-192 ganha em penetração e mobilidade.

Os aparelhos industriais podem ser direcionais (feixe em cone, para chapas, vasos e juntas acessíveis) ou panorâmicos (emissão em 360°, para juntas circunferenciais com o tubo no centro). Desligado, o aparelho não emite radiação — o que simplifica guarda e transporte, mas não dispensa a autorização da instalação e dos operadores pela CNEN/ANSN nem o isolamento de área durante a exposição.

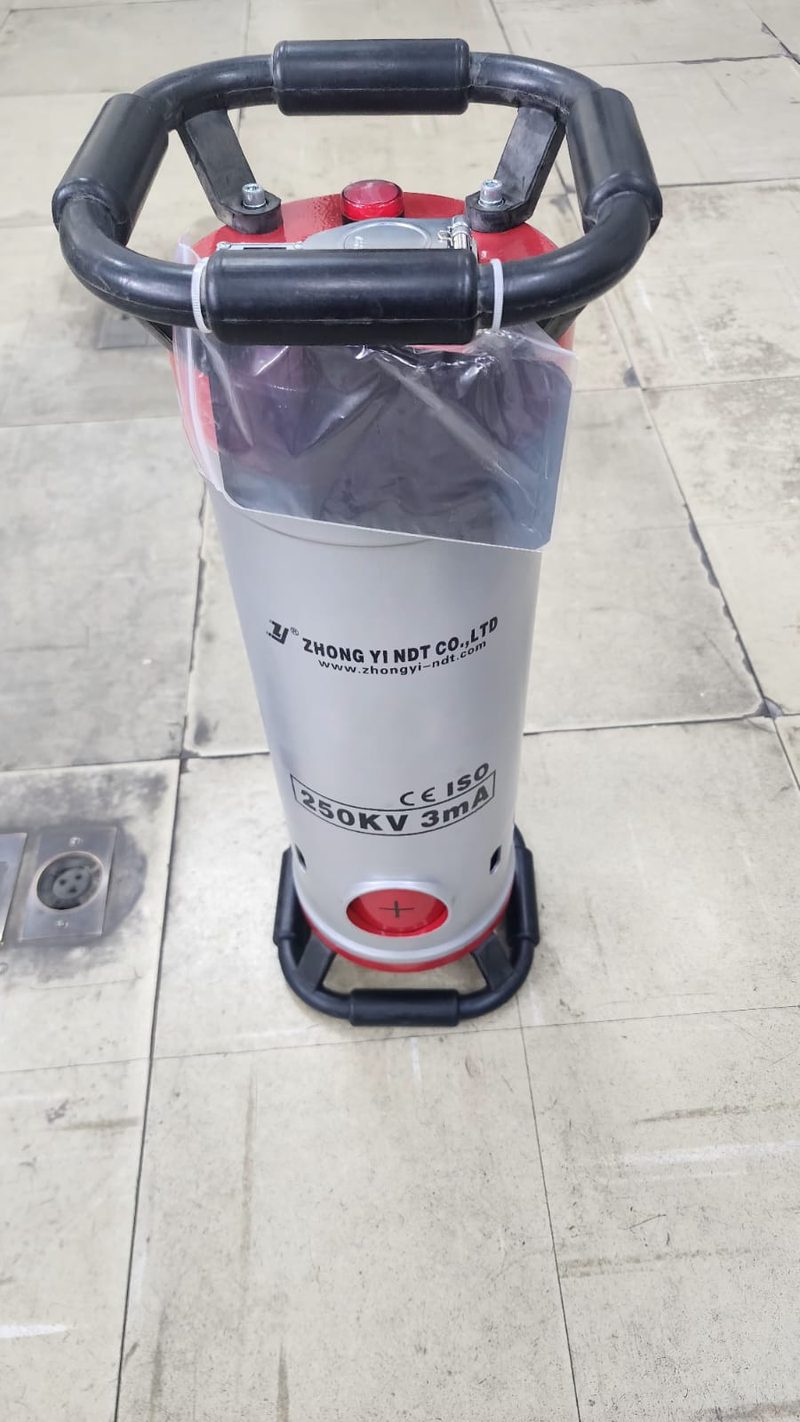

Os aparelhos portáteis usados em radiografia industrial operam, em geral, na faixa de 100 a 300 kV, com correntes de poucos miliampères e tubos refrigerados a gás ou óleo. A CB opera aparelhos portáteis de raios X — como o equipamento de 250 kV / 3 mA — em campo e no bunker da base de Campos dos Goytacazes, além de unidades de comando e suportes para posicionamento em vasos e tubulações.

A espessura que um aparelho cobre não é um número único: depende da tensão máxima, do material, do filme, das telas e do tempo de exposição aceitável. A ISO 17636-1 estabelece a tensão máxima admissível em função da espessura penetrada — justamente para preservar o contraste — e, quando o tempo de exposição deixa de ser prático, a gamagrafia com Ir-192 assume. Para espessuras muito grandes, usam-se Co-60 ou aceleradores lineares, raros na montagem industrial.

Em peças de ligas leves ou paredes finas, a escolha de tensões mais baixas e filmes de grão fino permite atingir a classe B da ISO 17636-1 — o patamar de sensibilidade que costuma ser pedido em componentes críticos. Detalhes de técnica e parâmetros são fixados no procedimento radiográfico, qualificado pelo Nível III da CB.

O bunker é uma sala blindada, com porta blindada, intertravamento, sinalização luminosa e monitoração, onde o aparelho fica montado e as peças são posicionadas sobre bancada ou trilhos. É o ambiente ideal para lotes de fundidos, spools pequenos, corpos de prova e peças transportáveis: mais exposições por turno, menos área a isolar na planta do cliente e controle total da geometria. A CB mantém bunker de radiografia na base de Campos dos Goytacazes.

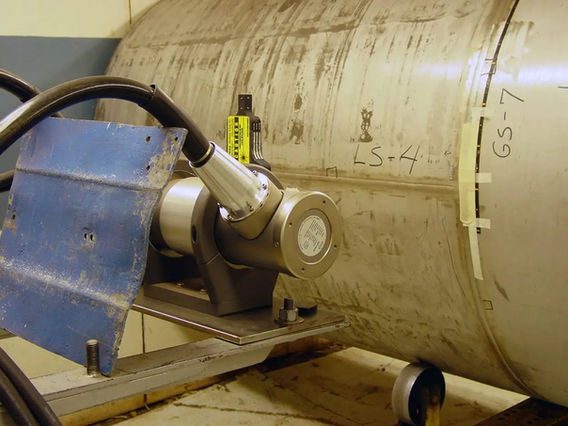

Em campo, o aparelho portátil vai até a peça: vasos, tanques, estruturas e tubulações montadas. Exige energia no local (rede ou gerador), suporte para posicionar o tubo e isolamento de área calculado para a tensão e o tempo de exposição — planejamento que a CB faz antes da mobilização. Quando o escopo mistura peças fixas e transportáveis, dividimos o trabalho entre bunker e campo para ganhar prazo.
